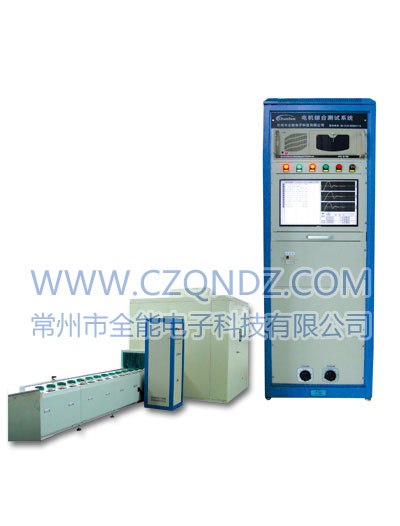

本檢測設備適用于各類水泵、壓縮機、空調電機、洗衣機等鐵殼電機之綜合快速測試，采用工業控制計算機，自動檢查判定試品電機之良否，測試數據顯示于液晶顯示器上。
序號 |
測試項目
|
測試電壓
|
測試范圍
|
測試精度
|
測試方式
|
判別方法
|
|
1
|
電氣強度
|
AC100～5000V
|
0.5/1/2/5/10mA
|
±0.5%
|
線圈與鐵芯之間
|
當測試值高于或低于設定值時，判定為不良品，并由測試軟件輸出為聲光報警。
|
|
2
|
絕緣電阻
|
DC500V
|
10～500MΩ
|
±1.0%
|
線圈與鐵芯之間
|
|
3
|
直流電阻
|
1.8/18/180mA
|
0.01～1.999Ω
|
±0.5%
|
繞組與繞組之間
|
|
4
|
匝間絕緣
|
DC100～5000V
|
0～100
|
±1.0%
|
各繞組分別測試
|
|
5
|
空載電流
|
220V/50HZ
110V/60HZ
|
0～2A～10A
|
±0.5%
|
每檔位分別測試
|
|
6
|
空載功率
|
U*I*cosΦ
|
±0.5%
|
每檔位分別測試
|
|
7
|
電容電壓
|
0～600V
|
±0.5%
|
主相與副相之間
|
|
8
|
堵轉電流
|
0～2A～20A
|
±1.0%
|
電機啟動之?dāng)?shù)據
|
|
11
|
PG測試
|
占空比、頻率、高電平、地電平
|
±1.0%
|
PG引出線
|
|
|
13
|
泄露電流
|
0～250V
|
0.1～50mA
|
±0.5%
|
外殼與主、高檔之間
|
|
（測試項目根據電機品種不同測試項目有所差異）
重要特點
．本系統采用流水線方式對電機裝配及出廠前進行升壓運行、性能測試、噪音監聽一體化進行，
．具有測試效率高（一小時最多測試600臺），
．節省人力（只需要上線、測試聽噪音、下線打包三人）的特點，適合出廠批量測試。
．該系統由裝配線體、測試線體、噪音房、測試系統四部分組成。
．輸送線體采用水平行進上下往復板式輸送線結構，具有節約空間、運行穩定的特點。
．輸送線在測試過程連續運行不停止，節省時間，測試效率高。
．噪音房采用鈑金外殼，內飾吸音材料，
．電機進出經過吸音通道，具有美觀、牢固、 效果好的特點。能完全滿足電機噪音監聽的要求。
．測試系統大量采用總線技術，將測試部分完全集成在測試電柜內，
．測試精度高、測試穩定、維護方便的特點。
．工位板上與線體接觸導電部件采用銅排，線體與工位板上接觸導電部件采用可彈性接觸的銅導電輪。
．電阻測試采用四點法。
．電機全部電氣性能測試項目一次性高速自動完成；
．各檢測項目可任意開通或屏蔽，并可任意設定判定的合格標準，遇檢測結果數據超標自動聲光報警；
．自動統計數量及合格率，不良品故障分類統計；
．單工位／雙工位可選，極高的實用性及測試效率；
．客戶可以根據測試要求自動進行項目編程；
．電壓調節方式可選擇手動或自動調節方式；
．系統切換部分采用進口高壓真空鋼簧管繼電器，耐壓壹萬伏，工作測試壹億次；
．可存儲、編輯、調用各種型號規格電機自動檢測數據標準；
．設備可根據客戶需求增加條碼掃描功能，查詢時輸入條碼，測試數據顯示在屏幕上。 |
